????????微波鐵氧體器件是利用鐵氧體旋磁效應制成的微波器件，材料是器件的核心。這種器件在微波電路中用來調控微波信號的頻率、振幅、相位、極化狀態和通道選擇，被廣泛用于雷達、通信、導航、電子對抗、遙控、遙測、廣播電視、微波加熱等微波系統以及微波測量儀器中。
????????微波鐵氧體器件的種類很多，從材料來分有單晶和多晶器件；從傳輸線的結構來分，有波導、同軸、帶線和微帶器件；從偏磁場的工作點來分，有高場、低場和共振場器件。還可以按工作頻段、承受功率的大小、端口的數量、頻帶的寬窄來分。
????????石榴石鐵氧體和尖晶石鐵氧體是應用最為廣泛的兩大類旋磁材料。尖晶石鐵氧體和石榴石鐵氧體系列材料性能基本上滿足了100MHz～100GHz整個微波波段，各種微波鐵氧體器件，如環行器、隔離器、開關和移相器的應用要求。隨著毫米波技術的發展，毫米波諧振式器件也需要用有高內場的六角晶系鐵氧體。
????????微波鐵氧體器件–環行器是一種非互易的多端口微波鐵氧體器件。在這種器件中輸入任一端口的功率，都會按照一定順序傳輸到下一個端口。例如圖2中的三端環行器的傳輸順序為1→2, 2→3, 3→1；如果外加磁場反向，環行方向也反向。

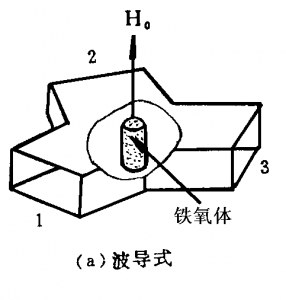

????????三端口Y結環行器的結構如圖3所示，波導環行器(圖3a)主要由Y形波導腔體、鐵氧體和外磁場所組成；帶線Y結環行器(圖3b)主要由中心導體、鐵氧體基片、接地板和外磁場所組成。外磁場可由鐵氧體永磁體提供。高功率波導環行器常采用差相移式結構。環行器在微波電路中可用作雙工器(在一個天線上同時進行接收和發射的雙重操作)，以分離輸入輸出信號。主要技術指標有：工作頻率、正向損耗、反向損耗(隔離)、電壓駐波比、使用溫度范圍和承受功率等。
圖2 環行器的工作原理
圖3三端環行器
????????石榴石型微波鐵氧體材料是綿陽市維奇電子開發的新型微波材料，具有很窄的鐵磁共振線寬、低的介電損耗以及小的磁晶各向異性。由于損耗低性能優良，目前在微波鐵氧體器件的應用中占有統治地位。
